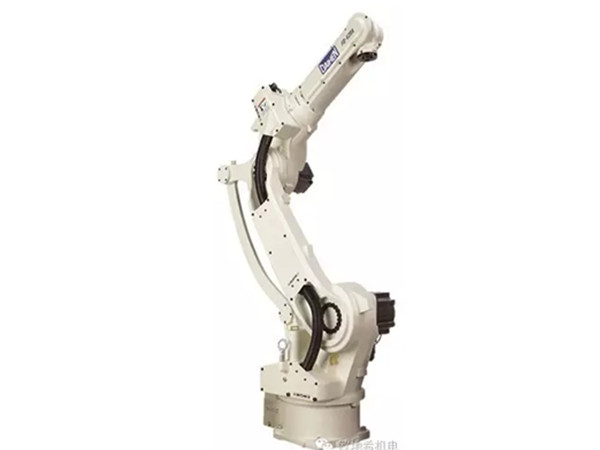

不受機器人手臂位置?姿態的限制在廣泛的范圍內實現高精度
機器人標準配備激光加工專用命令、激光發生器廠家專用I/F（接口）、OTC五軸機器人切割程序的自動生成功能等，激光加工對應能力進一步強化。
實現高軌跡精度的區域
400-101-3809
好口碑源自韋爾迪對品質的執著
| 構造 | 垂直多關節型 | ||
| 軸數 | 5 | ||
| 手臂最大可搬重量 | 3kg | ||
| 位置重復精度 | ±0.08mm(注1) | ||
| 驅動方法 | AC伺服馬達 | ||
| 驅動容量 | 1400W | ||
| 位置反饋 | 絕對值編碼器 | ||
| 動作范圍 | 基本軸 | J1(旋轉1) | ±170° |
| J2(前后) | ±50° | ||
| J7(旋轉2) | - | ||
| J3(上下) | ±150° | ||
| 手臂軸 | J4(回轉) | ±210° | |
| J5(擺動) | ±130° | ||
| J6(扭轉) | - | ||
| 最大速度 | 基本軸 | J1(旋轉1) | 2.09rad/s{120°/s} |
| J2(前后) | 2.79rad/s{160°/s} | ||
| J7(旋轉2) | - | ||
| J3(上下) | 4.19rad/s{240°/s} | ||
| 手臂軸 | J4(回轉) | 9.42rad/s{540°/s} | |
| J5(擺動) | 9.42rad/s{420°/s} | ||
| J6(扭轉) | - | ||
| 手臂負荷能力 | 允許扭矩 | J4(回轉) | - |
| J5(擺動) |
2.5N.m |
||
| J6(扭轉) | - | ||
| 允許慣性矩 | J4(回轉) | 0.074kg.㎡ | |
| J5(擺動) | 0.037kg.㎡ | ||
| J6(扭轉) | - | ||
| 機器人動作范圍截面面積 | 2.58m2 ×340° | ||
| 使用環境條件 | 溫度：0~45℃、濕度：20~80%RH(無結露) | ||
| 本體重量 | 144kg | ||
| 上部手臂可載重量 | 40kg(注3) | ||
| 安裝方法 | 地面(注4) | ||
| 本體顏色 | 白色(芒賽爾色標10GY9/1) | ||
注1：位置重復精度遵照JIS B 8432 是標準的工具中心點(TCP)測量值
注2：第6軸的動作范圍可能因第5軸的姿勢而受到限制
注3：上部手臂可搬重量隨著最大可搬重量可以變化
注4：需要側掛、吊裝規格時請咨詢我司銷售人員
